产品安标证号：MCA110513/110514

技术特征：
单侧制动宽度（可调）：100-150mm
额定制动力：40KN/套
破坏载荷：50KN/套
产品使用范围：
带宽为500-2000mm的带式输送机
刚性架式和吊挂式输送机
皮带输送机的倾角：a≥6度
槽式托槽角：适用于各种槽角
上断带抓捕器的最大安装间距（m）-（参考值）

概述

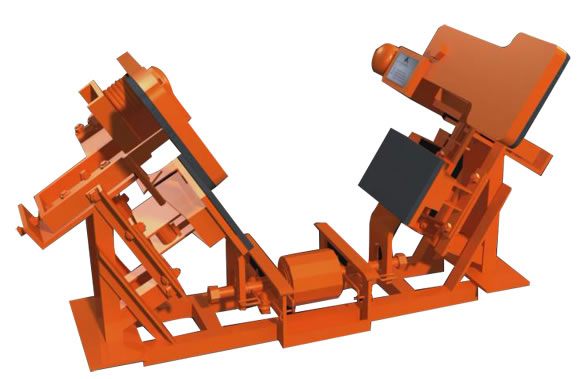

      DDZ型断带抓捕器，是我公司研发的新型断带保护产品，本产品在总结以往抓捕器实际使用中出现的不足基础上，加以改进，具有抓捕力大，灵活性强等更多优点。

工作原理
DDZ-40/80□100□120□140□160□200型带式输送机用断代抓捕器沿带式输送机多处安装，当皮带正常运行时，中部的单向轮随皮带转动，左右两模型闸块处于皮带下方且与皮带不接触，上闸块调整到皮带两侧，且与皮带纵向平行。
当发生断带时，触动装置使上闸块快速转动到皮带上方，同时带动楔形槽运动，将下滑的皮带夹持制动在上闸块与楔形闸块之间阻止端带下滑。
性能特点
正常运行时，上闸块及楔形闸块与皮带不接触，并且上闸块旋转至皮带两侧，可避免阻碍煤炭运输。
制动皮带时，以皮带的下滑力作为驱动力，使楔形闸块自锁，将下滑皮带制动，无需外动力。
制动时，皮带被夹持在上闸块与楔形闸块之间。闸块与皮带为面接触，制动面积大，对皮带损伤小。
可以根据运载量，调整上闸块调整螺栓，设定上闸块伸入皮带的深度。
采用整体士的安装支架，其强度比分体式支架大大增加。安装方便。

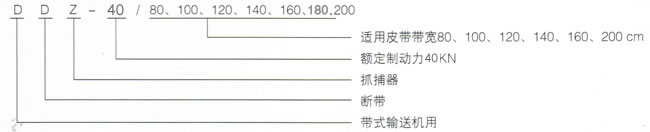

型号说明：

技术特征：
单侧制动宽度（可调）：100-150mm
额定制动力：40KN/套
破坏载荷：50KN/套
产品使用范围：
带宽为500-2000mm的带式输送机
刚性架式和吊挂式输送机
皮带输送机的倾角：a≥6度
槽式托槽角：适用于各种槽角

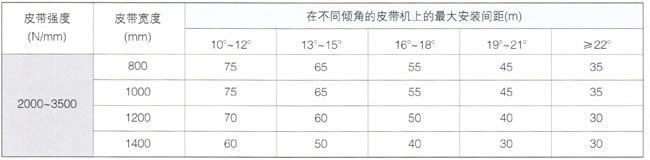

上断带抓捕器的最大安装间距（m）-（参考值）

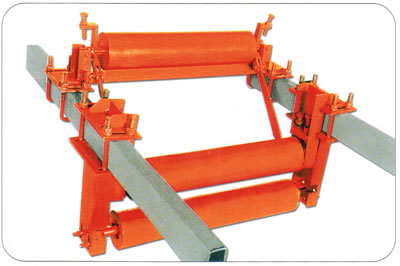

下断带抓捕器结构示意图及数量选择
