一、概述

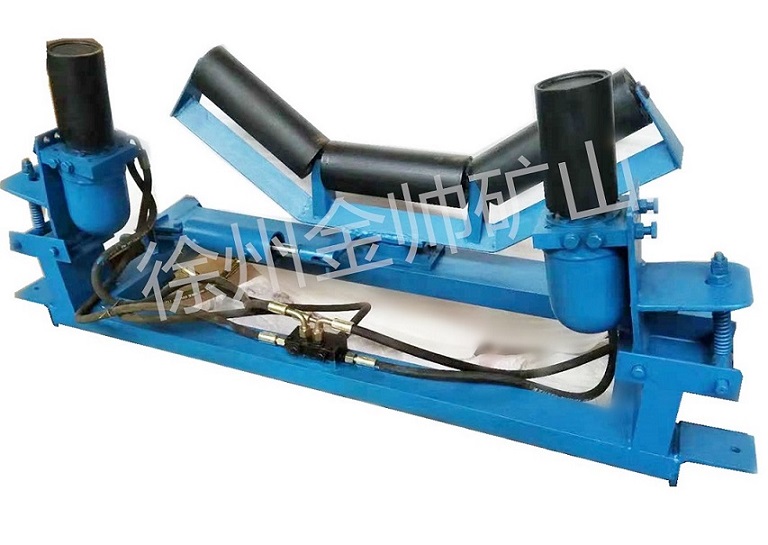

　　徐州金帅矿山设备有限公司在吸收了国内外先进技术及多年皮带 输送机保护装置制造经验的基础上，自主研发出了新型高效无源液压纠偏装置， 广泛应用于冶金、矿山、电力、建材、煤炭等行业的皮带输送系统，是预防和校 正皮带跑偏的最理想设备。
　　二、特点
　　液压纠偏装置作用在上、下调心托辊上，皮带跑偏时主动调整纠偏拖辊角度 校正皮带，不但可省掉立辊保护皮带边缘不受立辊摩擦损伤，而且快速校正皮带。 自动检测跑偏并予以校正，使皮带始终处于合理状态运行，对皮带机安装不当、 运转失灵、物料冲击、负荷变化、皮带断面间伸长率不均匀造成皮带跑偏有很好 的调整作用。
　　该装置动力是皮带和检测轮的磨擦旋转产生液压动力，故无需电源，自动调 整、自动校正，具有结构简单、性能可靠、安装方便等特点。
　　该装置采用全封闭结构，故能在任何恶劣环境下正常工作。
　　三、工作原理
　　该装置是由检测轮与油泵组成的动力输出装置、逻辑阀和油缸组成执行机 构，然后和纠偏托辊架连接。
　　当皮带居中运行时，皮带与左右两只检测轮不接触，属于正常运行。如果皮 带在运行偏左边时，启动左动力输出装置，执行机构根据逻辑阀判断调整纠偏托 辊位置，产生反向推力，把皮带推向中间一面。反之，皮带偏右时，启动右动力 输出装置，执行机构根据逻辑阀判断调整纠偏托辊位置，产生反向推力，把皮带 推向中间一面。

注意：

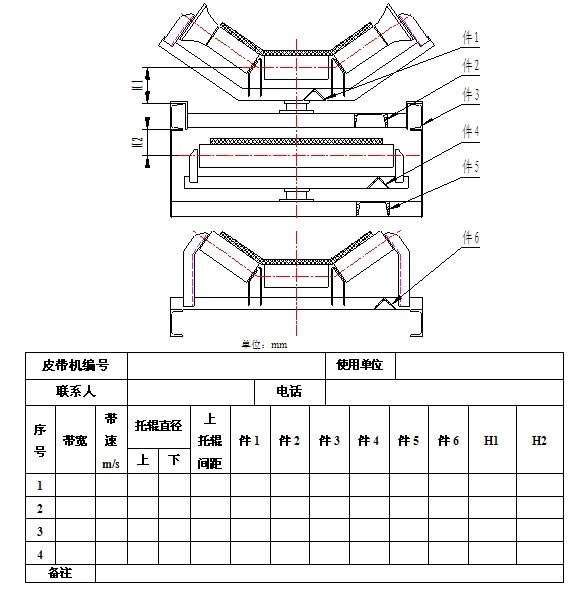

　　1、本调心托辊是DTⅡ或TD75型，如果调心托辊与此差异太大，请发调心托辊支架图说明。
　　2、常见上调心托辊槽角为30-35度，下调心托辊为平托辊，如果不是请注明。
　　3、件1—6填写数值是该部件所用型材规格，如∠6.3、［12.6，即为6.3角钢和12.6槽
